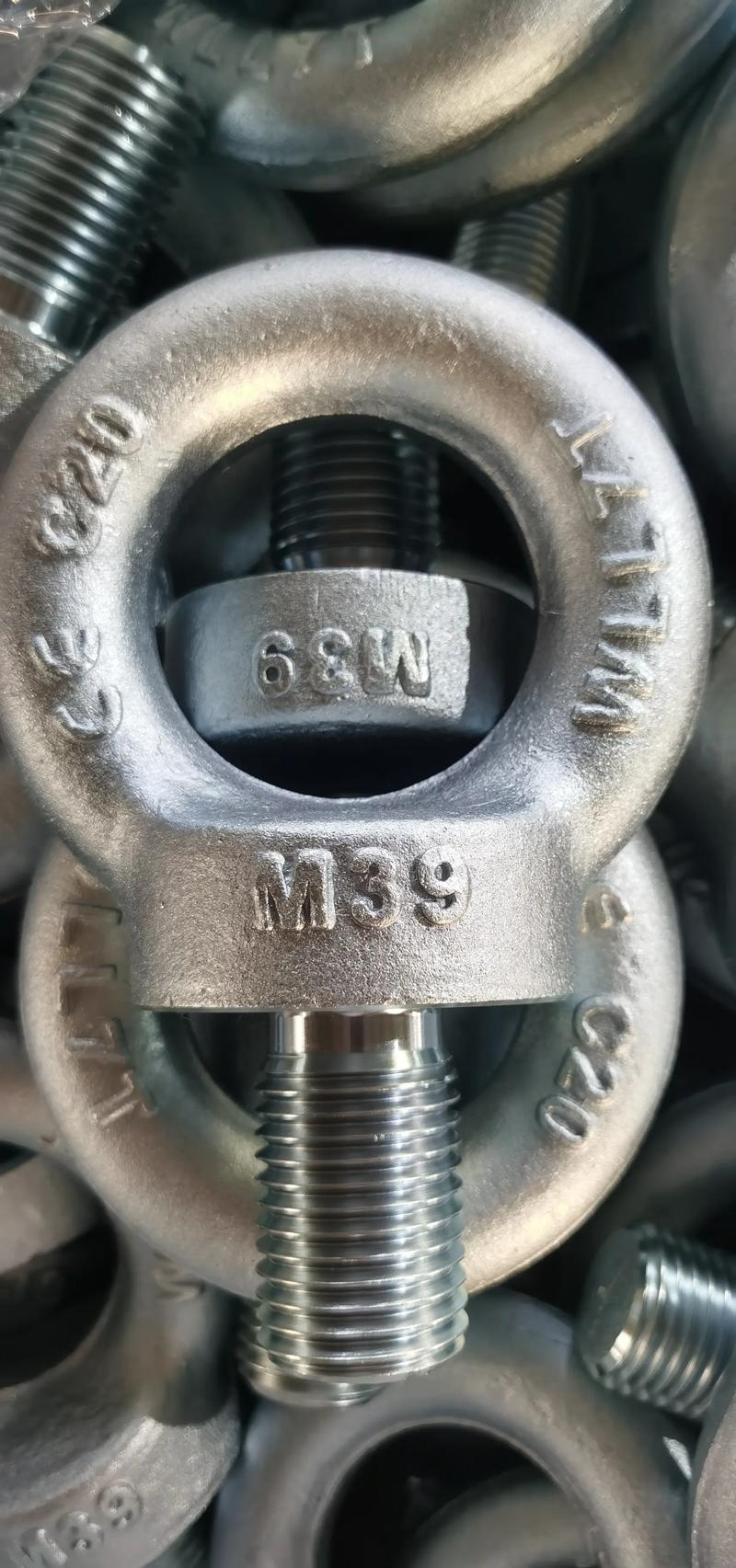

18330064396DIN580 是德國標準化學會發布的吊環螺釘標準，與國標 GB/T 825 等效，廣泛用于起重吊裝、設備搬運等場景。材料為不銹鋼（通常為 304 或 316），具有良好的耐腐蝕性能。
參數 | 代號 | M6 | M8 | M10 | M12 | M16 | M20 |
螺紋規格 | d | M6-1.0 | M8-1.25 | M10-1.5 | M12-1.75 | M16-2.0 | M20-2.5 |
吊環外徑 | OD | 25.3~27.3 | 33.5~35.5 | 41.2~43.2 | 50.3~52.3 | 58.3~60.3 | 65.6~67.6 |
吊環內徑 | d0 | 15~17 | 19~21 | 24~26 | 28.9~30.9 | 32.5~34.5 | 37.9~39.9 |
總高度 | hg | 26.3~28.3 | 34~36 | 42~44 | 51.5~53.5 | 59~61 | 66.6~68.6 |
六角臺高度 | k | 4.7~6.7 | 5.2~7.2 | 6.8~8.8 | 9.6~11.6 | 12~14 | 11.5~13.5 |
螺紋長度 | b | 12.6~14.6 | 15~17 | 16.2~18.2 | 19.4~21.4 | 25~27 | 28~30 |
環厚（側面） | h | 4~6 | 6.2~8.2 | 7~9 | 9.6~11.6 | 11.9~13.9 | 12.9~14.9 |
六角臺寬度 | dk | 14.4~16.4 | 18.2~20.2 | 22.3~24.3 | 26.2~28.2 | 30.5~32.5 | 34.6~36.6 |
臺底至螺紋端余量 | a | max 2.5 | max 2.5 | max 3 | max 3.5 | max 4 | max 5 |
單位：毫米（mm）。所有尺寸均為公差范圍（或上限值），生產檢驗時在此范圍內即合格。微信搜索公眾號：佑工緊固件 緊固件知識全知道

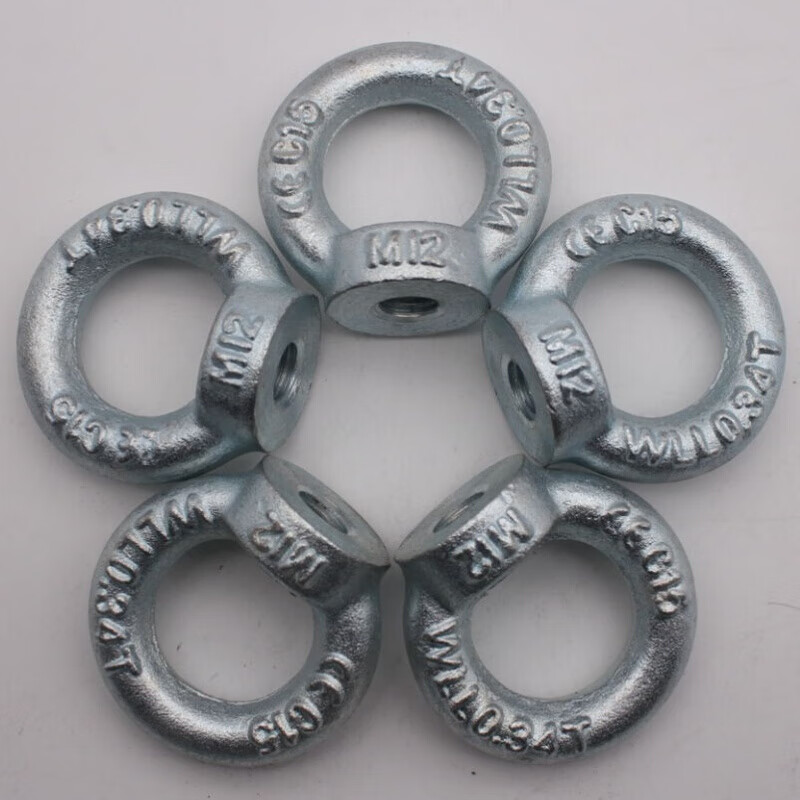

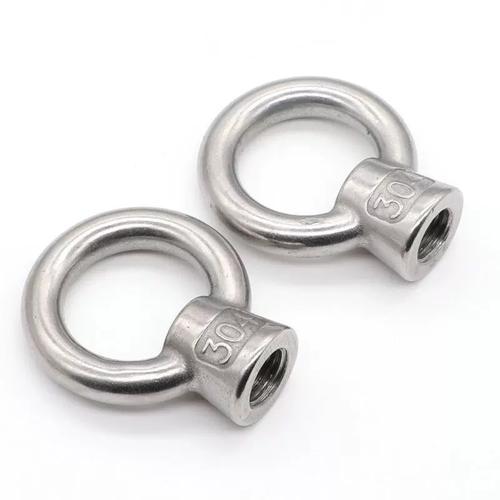

DIN582 是德國標準化學會發布的吊環螺母標準，與 DIN580 吊環螺釘對應，兩者配合使用。DIN582 為螺母形式，底部為內螺紋（螺紋孔），可直接擰在螺桿或吊環螺釘上使用。
參數 | 代號 | M6 | M8 | M10 | M12 | M16 | M20 |
螺紋規格 | d | M6-1.0 | M8-1.25 | M10-1.5 | M12-1.75 | M16-2.0 | M20-2.5 |
吊環外徑 | OD | 26.2~28.2 | 33.2~35.2 | 40.7~42.7 | 50.5~52.5 | 58.5~60.5 | 67.5~69.5 |
吊環內徑 | d0 | 15.5~17.5 | 19.1~21.1 | 23.5~25.5 | 28.2~30.2 | 32.5~34.5 | 37.6~39.6 |
總高度 | hg | 26.3~28.3 | 33.6~35.6 | 41~43 | 49.3~51.3 | 58~60 | 67~69 |
基座高度 | k | 5~7 | 7.1~9.1 | 8.9~10.9 | 10~12 | 11.9~13.9 | 14.6~16.6 |
基座寬度 | dk | 14.5~16.5 | 17.8~19.8 | 22.2~24.2 | 26.5~28.5 | 30.7~32.7 | 37~39 |
環厚（側面） | h | 4.2~6.2 | 5.9~7.9 | 7.2~9.2 | 10.2~12.2 | 12~14 | 14~16 |
單位：毫米（mm）。所有尺寸均為公差范圍，生產檢驗時在此范圍內即合格。
對比項 | DIN580 吊環螺釘 | DIN582 吊環螺母 |
螺紋形式 | 外螺紋（螺桿） | 內螺紋（螺紋孔） |
適用范圍 | 擰入設備螺紋孔 | 擰在螺桿或吊環螺釘上 |
外形結構 | 環形 + 六角臺 + 螺桿 | 環形 + 基座 + 內螺紋孔 |
對應規格 | 尺寸可配套使用 | 尺寸可配套使用 |
1. 以上參數均依據 DIN580 / DIN582 標準圖紙提取，尺寸單位為毫米（mm）。
2. 標注的公差范圍表示合格產品的允許尺寸波動區間，加工和檢驗時應以此為準。
3. 螺紋規格均為公制粗牙普通螺紋，螺距分別為：M6-1.0、M8-1.25、M10-1.5、M12-1.75、M16-2.0、M20-2.5。
4. 不銹鋼材質（304 / 316）具有優良的耐腐蝕性能，適用于潮濕、戶外、食品醫藥等對防腐有要求的場合。
5. 起重吊裝使用時，應嚴格按照額定載荷選用對應規格，嚴禁超載使用。
DIN580 標準規定安全系數為 4:1（最小破斷力為額定工作載荷的 4 倍），試驗載荷為工作載荷的 2 倍。不銹鋼材質（A2/A4 系列）的額定載荷與碳鋼相同。
規格 | 額定載荷 WLL（kg） | 軸向最小破斷力（kN） | 橫向最小破斷力（kN） |
M6 | 90 | — | — |
M8 | 140 | — | — |
M10 | 230 | — | — |
M12 | 340 | — | — |
M16 | 700 | — | — |
M20 | 1200 | 70.6 | 35.3 |
注：M20 以上規格的破斷力數據依據 DIN 580:2024-05 標準。表中額定載荷為單只軸向垂直起吊值。碳鋼（C15E）與不銹鋼（A2/A4）在 DIN580/DIN582 標準下額定載荷相同，因標準以模鍛工藝和產品幾何尺寸為基準，而非材料抗拉強度等級。
DIN582 吊環螺母與 DIN580 吊環螺釘對應規格的額定載荷一致，安全系數同樣為 4:1。
規格 | 額定載荷 WLL（kg） | |||
M6 | 90 | |||
M8 | 140 | |||
M10 | 230 | |||
M12 | 340 | |||
M16 | 700 | |||
M20 | 1200 | |||
6. 1.軸向起吊（0°）：額定載荷 100%，即表中數值。
7. 2.45° 方向起吊：承載能力降至軸向的 72%。
8. 3.60° 方向起吊：承載能力降至軸向的 50%。
9. 4.側向起吊（90°）：承載能力僅為軸向的 25%~30%，應盡量避免。
10. 5.雙螺釘起吊：額定載荷為單只的 50%（即兩只合計等于單只的載荷）。
規格 | 適用場景 | 典型設備/對象 |
M6 | 輕型設備、儀器儀表 | 小型電機、泵體、控制柜（≤90kg） |
M8 | 中小型設備 | 中型電機、減速機、機床附件（≤140kg） |
M10 | 中型設備 | 壓縮機、風機、小型機床（≤230kg） |
M12 | 中型偏重設備 | 中型泵組、齒輪箱、模具（≤340kg） |
M16 | 重型設備 | 大型電機、壓力機、重型模具（≤700kg） |
M20 | 大型設備 | 大型泵組、壓縮機、發電設備（≤1200kg） |
11. 1.安裝要求：吊環螺釘/螺母必須完全旋入，使支撐面與被連接面緊密貼合，不允許使用工具扳緊。
12. 2.螺紋孔深度：須保證吊環法蘭完全貼合基體表面，螺紋旋入深度應 ≥ 1 倍螺紋直徑。微信搜索公眾號：佑工緊固件 緊固件知識全直達
13. 3.配對使用：兩吊環平面夾角應控制在 ±5° 以內（可通過墊片調整）。
14. 4.溫度范圍：-20°C ~ +200°C，超出此范圍需重新評估載荷。
15. 5.定期檢查：每 12 個月至少檢查一次，重點檢查螺紋磨損/腐蝕、環體變形（d4 偏差 ≤ 0.5%）、表面裂紋等。
16. 6.禁用情形：禁止用于沖擊載荷、個人防護裝備（PPE）系統、超過 200°C 高溫環境。
17. 7.不銹鋼特性：不銹鋼吊環螺釘/螺母具有優良的耐腐蝕性能，適用于潮濕、戶外、食品醫藥、海洋工程等對防腐有要求的場合。常用材質為 304（A2）和 316（A4），其中 316 含鉬元素，耐氯離子腐蝕能力更強，適合海水環境。安裝時建議使用潤滑劑（如二硫化鉬）防止螺紋鎖死。
18. 8.碳鋼與不銹鋼載荷差異說明：雖然 DIN580/DIN582 標準規定的額定載荷對碳鋼和不銹鋼統一，但實際工程中需注意：
19. - 不銹鋼（304 A2-70 / 316 A4-80）的抗拉強度（520~800 MPa）通常高于普通碳鋼（C15E 約 400~600 MPa），從材料強度角度不銹鋼的承載余量更大。
20. - 不銹鋼的屈服比（屈服強度/抗拉強度）較低，塑性更好，在超載時變形預警更明顯，安全性更高。
21. - 不銹鋼的疲勞性能優于碳鋼，適合頻繁吊裝場景。
22. - 碳鋼在鍍鋅處理后耐腐蝕性可滿足一般室內環境，但不銹鋼（尤其是 316）在潮濕、海洋、化工等腐蝕性環境中具有不可替代的優勢。
23. -選型建議：同等規格下，不銹鋼吊環/螺母的額定載荷與碳鋼一致，但實際安全余量更大。如果使用環境腐蝕性較強，優先選擇不銹鋼；如果僅用于室內干燥環境，碳鋼鍍鋅是更經濟的選擇。
