—— 從安裝工藝到緊固件選型的全面指南

一、沉降觀測點概述

沉降觀測點是建筑變形監測體系中最基礎的設施，直接埋設于建筑物結構上，用于定期測量建筑物在施工及使用過程中的垂直位移變化。其安裝質量與配套緊固件的選擇，直接影響觀測數據的準確性和長期可靠性。微信搜索公眾號：佑工緊固件緊固件知識全知道

根據《建筑變形測量規范》（JGJ 8-2016）的要求，地基基礎設計等級為甲級的建筑、軟弱地基上的乙級建筑、加層擴建建筑、受鄰近施工影響的建筑等，均必須進行沉降觀測。而沉降觀測點作為數據采集的第一觸點，其重要性不言而喻。

常見的沉降觀測點按結構形式可分為以下幾類：

1. L型觀測釘（測桿式）
1.1 由一根L形金屬桿構成，一端為球形端頭用于測量接觸，另一端埋入結構體。
1.2 結構簡單、成本低廉，是應用最廣泛的沉降觀測點形式。
1.3 適用于建筑外墻、柱面、筏板基礎等各類場景。

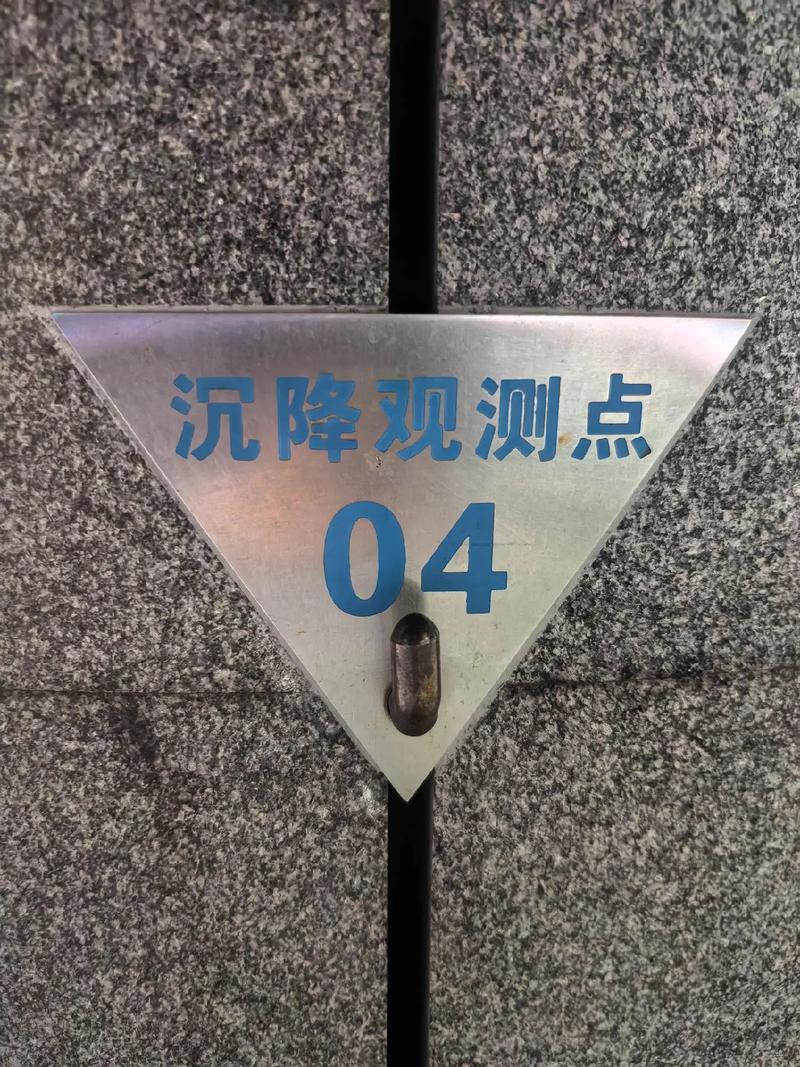

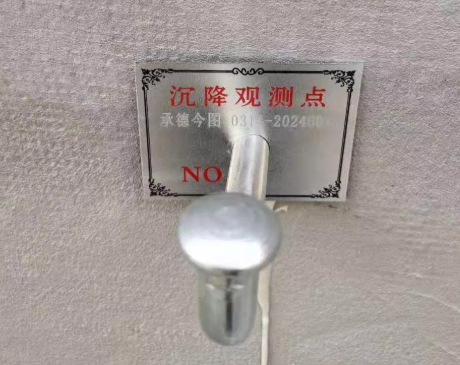

2. 標識牌+測桿組合式
2.1 由方形或圓形標識牌與伸出墻面的L形測桿組成。
2.2 標識牌上標注"沉降觀測點"、編號等信息，兼具功能與警示作用。
2.3 適用于建筑物外墻立面，便于識別與管理。

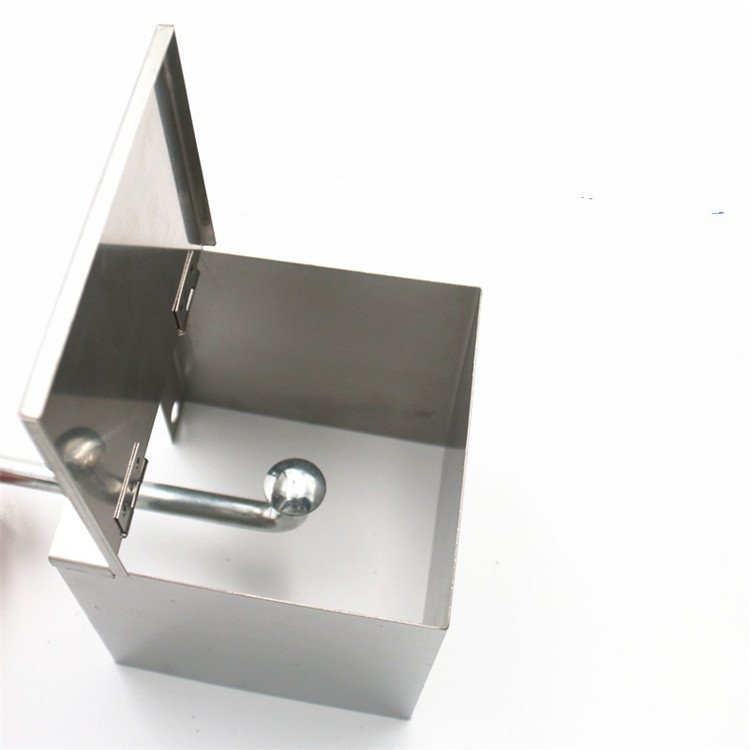

3. 保護盒式觀測點
3.1 將觀測標置于不銹鋼保護盒內，盒蓋可開合，閉合時保護內部測桿。
3.2 具有物理防護功能，能有效防止外力碰撞損壞。
3.3 適用于人員活動頻繁、易受撞擊的區域。

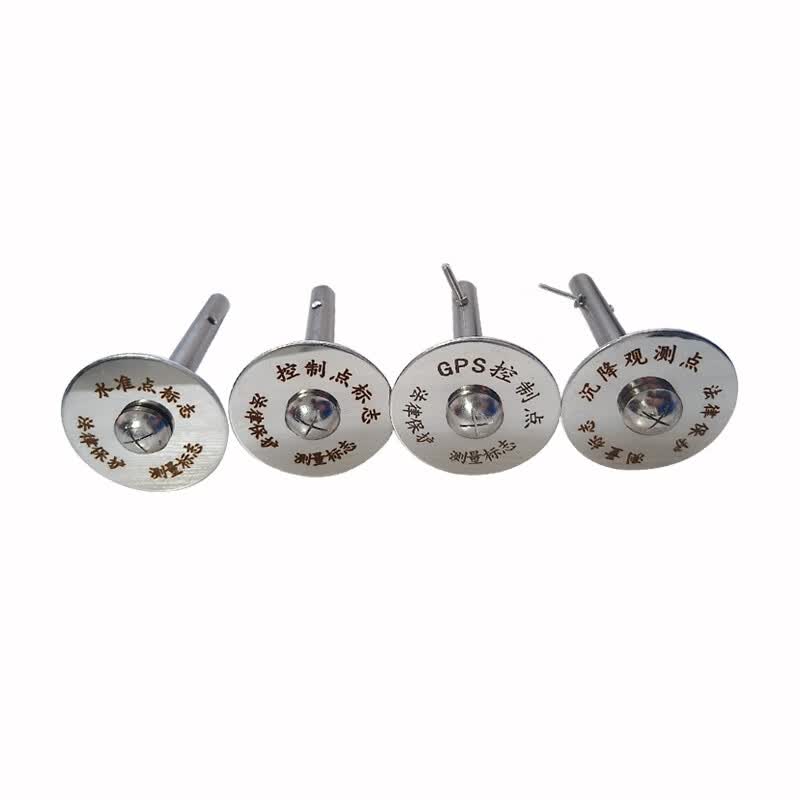

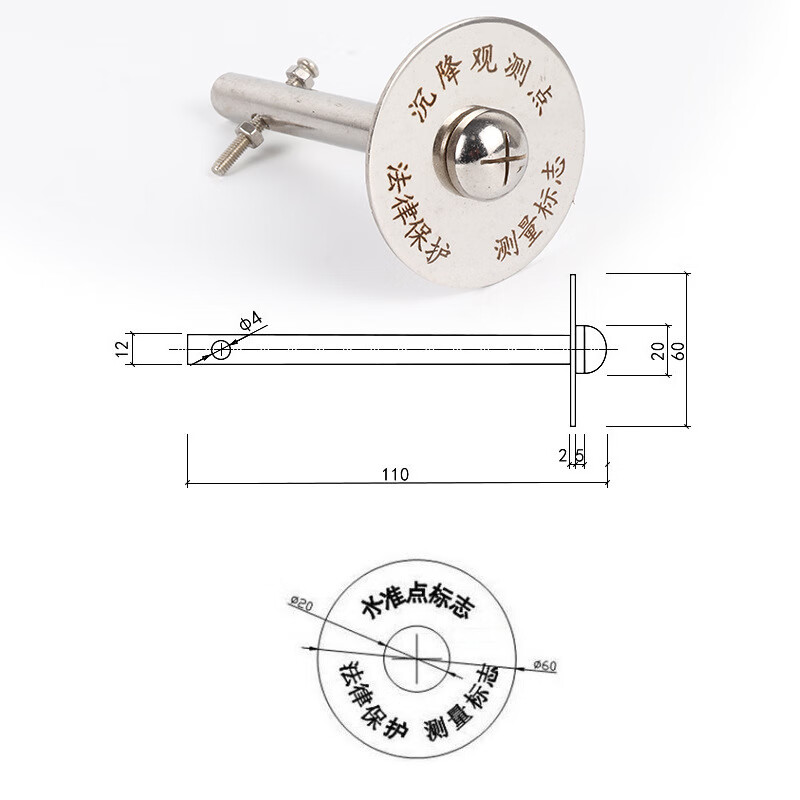

4. 預埋式水準點標志

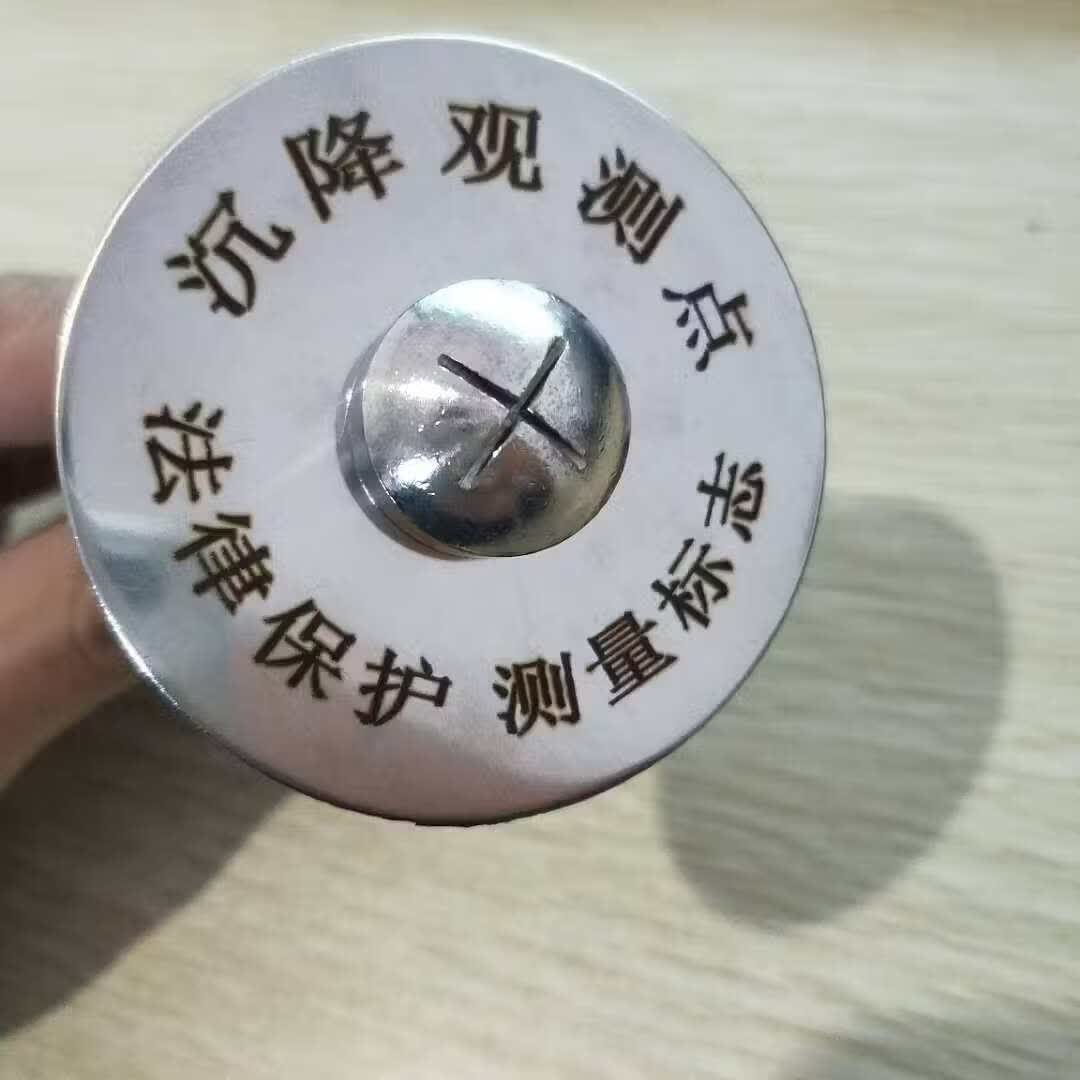

4.1 圓形不銹鋼標牌+預埋桿結構，中心為帶十字標記的半球形測量點。
4.2 標牌環形刻有"沉降觀測點""測量標志""法律保護"等字樣。
4.3 適用于地面、道路、橋梁等水平面安裝，精度等級最高。

二、沉降觀測點的安裝施工

2.1 安裝前的準備工作

沉降觀測點的安裝應嚴格遵循設計圖紙和施工方案進行。安裝前需完成以下準備工作：

1. 點位布設設計
1.1 根據《建筑變形測量規范》確定觀測點位置。
1.2 關鍵布設位置包括：建筑物四角、大轉角處及沿外墻每10-20m處；高低層建筑物交接處兩側；沉降縫、后澆帶兩側；核心筒四角、電梯井兩側；荷載差異較大部位（如主樓與裙樓交界處）。微信搜索公眾號：佑工緊固件 緊固件知識全知道

2. 材料與工具準備
2.1 材料：L型不銹鋼觀測釘（或觀測點成品件）、結構膠/植筋膠、混凝土（C30及以上）、標識牌。
2.2 工具：沖擊鉆（配相應直徑鉆頭）、鋼卷尺、螺絲刀、焊接設備、水準儀。

3. 現場定位與標記
3.1 根據設計圖紙精確放樣，使用紅漆在安裝位置做明顯標記。
3.2 確保點位上方立尺距離內無遮擋物，保證后續觀測視線通暢。

2.2 不同場景的安裝方法

場景一：主體結構施工階段預埋安裝

這是最推薦的方式，觀測點與結構同步施工，牢固性最佳。

1. 在結構柱或剪力墻鋼筋綁扎時，根據設計標高確定安裝位置。

2. 將L型不銹鋼觀測釘?shù)亩讨附佑诮Y(jié)構主筋或附加鋼筋上，確保焊接牢固無晃動。

3. 觀測釘端頭伸出混凝土面約30-50mm，端部加工成半球形或磨平，便于水準尺尺墊放置。

4. 澆筑混凝土?xí)r，測量人員應在旁監護，防止振搗棒直接碰撞觀測點導致偏移。

5. 拆模后清理觀測點周邊灰漿，用紅漆標注編號。

場景二：已完工混凝土表面后裝安裝

適用于結構完成后的補設或裝修階段。

1. 在標記位置用電錘鉆孔，孔徑應比觀測釘直徑大1-2號。

2. 清除孔內粉塵雜物，注入植筋膠或結構膠。

3. 在觀測釘根部涂抹膠體，旋轉緩慢插入孔內，確保膠體均勻填充。

4. 調整觀測釘方向，使球形端頭朝外且水平。

5. 待膠體完全固化前檢查是否有旋轉松動，固化時間通常為24小時。

場景三：保護盒式觀測點安裝

1. 在墻面預定位置開槽或預留孔洞，尺寸與保護盒匹配。

2. 將保護盒嵌入并固定，盒體與墻面平齊。

3. 在盒內安裝L型觀測標，確保測桿伸出盒體約20-30mm。

4. 安裝盒蓋，檢查開合是否順暢。

場景四：地面預埋式水準點安裝

1. 在地面開挖基坑，尺寸通常為500mm×500mm×800mm以上。

2. 底部澆筑C30混凝土墊層，安裝預埋桿件。

3. 澆筑混凝土至設計標高，頂部嵌入不銹鋼標牌，中心測量點高出地面約20mm。

4. 周圍砌筑防護欄，涂刷紅白警示漆，設置保護蓋。

2.3 安裝質量關鍵控制點

1. 垂直度與水平度：觀測釘伸出部分應保持水平或略微上仰，確保水準尺能穩定放置。

2. 錨固深度：L型觀測釘埋入結構體的深度不應小于80mm，確保與結構同步沉降。

3. 焊接質量：焊接固定時須滿焊，不得點焊，防止施工過程中脫落。

4. 膠體錨固：使用植筋膠時，須按產品說明控制鉆孔深度與注膠量，固化期間不得擾動。

5. 保護措施：安裝完成后應在觀測點周圍設置警示標識，防止施工過程中被碰撞或覆蓋。

三、沉降觀測點的使用與維護

3.1 觀測作業規范

沉降觀測作業應遵循"四固定"原則，這是保障各期數據可比性的核心要求：

1. 固定儀器設備：同一項目使用同一臺水準儀，避免不同儀器的系統誤差。

2. 固定觀測人員：同一項目由同一組人員完成，保持操作習慣的一致性。

3. 固定環境條件：盡量在相同天氣、溫度條件下觀測。

4. 固定觀測路線與方法：每次沿同一路線、采用相同觀測方法。

觀測精度方面，建筑沉降觀測通常采用二等水準測量標準，主要技術指標如下：

3.2 觀測周期與頻率

3.3 觀測點的日常維護

1. 定期檢查觀測點是否完好，有無松動、銹蝕或人為損壞。

2. 清除觀測點周邊雜物，確保測量端頭清潔無覆蓋。

3. 發現觀測點損壞時，應立即在鄰近位置補設并追加一次觀測，在記錄中詳細說明。

4. 保護盒式觀測點應定期檢查盒蓋開合是否正常，密封是否良好。

5. 每年對觀測點進行防腐檢查，不銹鋼件一般無需額外處理，鍍鋅件發現銹蝕應及時補涂防銹漆。

四、L型沉降觀測點螺釘（測釘）選型知識

L型沉降觀測點螺釘（行業內常稱為"沉降觀測釘""測釘""L型觀測標"）是整個沉降觀測系統中用量最大、最基礎的緊固件。其選型是否合理，直接影響安裝牢固度和長期使用可靠性。

4.1 核心規格參數

L型沉降觀測釘?shù)闹饕?guī)格參數包括桿徑、長度和材質，市面常見規格如下：

4.2 材質對比與選用建議

選型建議：對于永久性沉降觀測點，推薦選用304不銹鋼材質。雖然初始單價較高，但免維護、數據連續性好，全生命周期綜合成本更低。對于施工期間的臨時觀測點，熱浸鍍鋅鋼是性價比最優的選擇。

4.3 規格選用指南（按應用場景）

4.4 端頭形式的選擇

1. 球形端頭：通用型設計，適合水準尺尺墊穩定放置，是應用最廣泛的形式。

2. 十字開槽圓頭：配合螺絲刀可擰入擰出，適用于螺紋式可拆卸設計，便于后期更換。

3. 蘑菇頭（半球形）：測量接觸面大，穩定性好，常用于高精度水準測量。

4. 帶十字標記半球頭：中心刻有十字線，用于精密對中，常見于地面水準點標志。

4.5 安裝固定方式與螺釘選型的匹配

不同的安裝方式對螺釘?shù)囊?guī)格和結構有不同要求：

1. 焊接固定
1.1 對螺釘材質要求較高，推薦304不銹鋼，焊接性能好且焊點耐腐蝕。
1.2 桿徑不宜小于12mm，確保焊接強度。
1.3 短肢長度應≥50mm，便于與鋼筋搭接焊接。

2. 植筋膠/結構膠固定
2.1 螺釘表面應有適當粗糙度或環紋，增強與膠體的粘結力。
2.2 鉆孔直徑比螺釘直徑大4-6mm為宜，膠層厚度適中。
2.3 推薦桿徑12-16mm，長度100-200mm。

3. 膨脹螺栓固定
3.1 適用于已完工混凝土或磚墻表面。
3.2 螺釘需配套膨脹套管，桿徑通常為10-14mm。
3.3 鉆孔深度需精確控制，與螺釘長度匹配。

4. 螺紋式可拆卸設計
4.1 底座預埋，測頭可擰入擰出，方便保護與更換。
4.2 螺紋規格通常為M10-M16，需確保螺紋配合精度。
4.3 測頭端部為球形或半球形，底部為螺紋桿。

五、常見問題與對策

5.1 安裝階段常見問題

5.2 使用階段常見問題

5.3 螺釘選型誤區

1. 誤區一：越粗越好。實際上桿徑應與安裝方式匹配，墻面后裝時過粗的螺釘需要大直徑鉆孔，反而降低錨固效果。

2. 誤區二：鍍鋅即可滿足長期使用。普通鍍鋅層厚度有限，在沿海或高濕環境中3-5年即出現銹蝕，永久性工程應選用304不銹鋼。

3. 誤區三：價格越低越劃算。低價螺釘往往材質不達標、尺寸公差大，可能導致安裝困難或早期失效，綜合成本反而更高。

六、結語

沉降觀測點是建筑安全的"第一道防線"，其安裝質量與配套緊固件的合理選型，直接關系到觀測數據的準確性和工程安全評估的可靠性。從安裝工藝角度看，預埋焊接是最可靠的安裝方式，后裝植筋需嚴格控制膠體質量與固化時間；從螺釘選型角度看，304不銹鋼材質配合合適的桿徑與長度，是保證長期穩定運行的關鍵。

在實際工程中，建議施工單位根據項目特點、環境條件和設計年限，綜合考量觀測點形式、安裝工藝與螺釘規格，做到"一項目一方案"，而非簡單套用固定模式。只有將每一個觀測點的安裝做到位、每一顆螺釘選對用對，才能為建筑物的全生命周期安全提供堅實的數據支撐。
