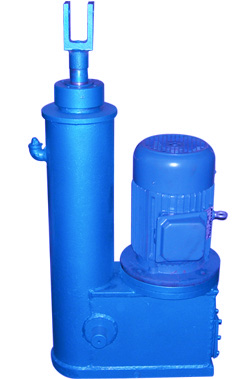

DYTP型系列電液推桿


一、概述

　　DYTP型系列電液推桿適用于往復推、拉直線（或往復旋轉一定角度）運動，可用于上升，下降或夾緊工作物的場所，也可用于遠距離及高空危險地區，并可和計算機聯網進行集中（程序）控制。現已廣泛用于冶金、礦山、煤碳、電力、機械、糧食、水泥、化工、水利、運輸、交通、港口、軍事裝備、等行業，是不可缺少的通用動力源。該產品與電動推桿氣缸液壓缸相比具有如下優點：

　　1、電液推桿可以帶負荷啟動，而電動推桿很困難。
　　2、同一臺電液推桿在其額定的推、拉力范圍內，其推、拉力可進行無級調節，因而具有驅動力范圍廣，而電動推桿和氣缸則無法辦到。
　　3、在推力和速度相同的情況下，電液推桿消耗的電能是電動推桿和電動執行機構的一半。
　　4、電液推桿采用全液壓傳動，動作靈敏，運行平穩，具有效減緩?fù)鈦?lái)的沖擊力，行程控制準確、氣缸、電動推桿和電動執行機構則不能做到。
　　5、電液推桿采用機、電液一體化全封閉結構，工作油路循環于無壓的鋼筒內，體積小，不漏油，便于安裝維修。在惡劣的環境下防吸塵、防進水、內部不銹蝕、使用壽命比氣缸、電動推桿、電動執行機構長久。
　　6、投資小。氣缸需建昂貴的空壓站，氣壓管路泄漏，氣壓不穩定，噪音高；液壓缸需建立泵站，而電液推桿只需接通電源即可使用。

二、工作原理

　　1、電液推桿是一種機電液一體化封閉結構，它以執行機構、控制機構和壓力泵組成。電動機油泵、液壓控制閥和液壓缸可裝在同一軸線上，也可按需要裝在不同的軸線上。接通電動機電源，通過控制電動機正反轉使雙向油泵輸出壓力油，經液壓控制閥送至油缸，實現油缸活塞桿的往復運動。
　　2、液壓控制閥組主要由溢流閥、調節閥、液控單向閥等組成，也可以根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。一般有推出自鎖、拉回自鎖和推拉都自鎖；運行速度有可調型和不可調型；整體推桿有水平使用、向上使用、向下使用。

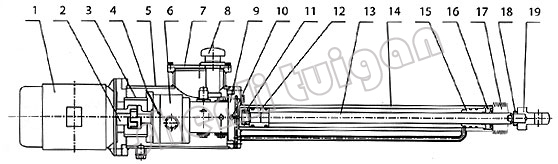

三、電液推桿結構簡介圖


1、機座 2、聯軸器 3、泵機座 4、泵 5、油箱 6、集成塊 7、檢修口 8、空氣濾器 9、油缸底座 10、節流閥 11、鎖緊圓螺母 12、活寒 13 活寒環 14、油缸體 15、導向套 16、缸頭螺母 17、防塵套 18、拼緊螺母 19、連接叉頭

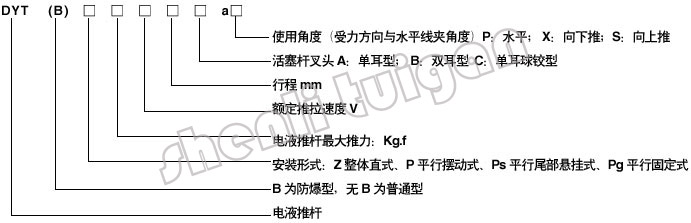

四、型號表示方法


五、電液推桿主要技術參數

型號
額定輸出力（kg.f)
額定推拉速度（mm/s)
電機功率
行程范圍
推力
拉力
推速
拉速
DYT450I
≤450
≤300
50
70
0.55
50～2000
DYT450II
≤450
≤300
100
150
0.75
50～2000
DYT450III
≤450
≤300
200
300
1.5
50～2000
DYT450IV
≤450
≤300
300
450
2.2
50～2000
DYT700I
＞450-700
＞300-500
50
70
0.75
50～2000
DYT700II
＞450-700
＞300-500
100
150
1.5
50～2000
DYT700III
＞450-700
＞300-500
150
220
2.2
50～2000
DYT700IV
＞450-700
＞300-500
200
300
4
50～2000
DYT1000I
＞700-1000
＞500-700
50
70
1.1
50～2000
DYT1000II
＞700-1000
＞500-700
100
150
2.2
50～2000
DYT1000III
＞700-1000
＞500-700
150
220
3
50～2000
DYT1000IV
＞700-1000
＞500-700
200
300
5.5
50～2000
DYT1500I
＞1000-1500
＞700-1000
20
30
1.1
50～2000
DYT1500II
＞1000-1500
＞700-1000
50
75
2.2
50～2000
DYT1500III
＞1000-1500
＞700-1000
80
120
4
50～2000
DYT1500IV
＞1000-1500
＞700-1000
120
180
5.5
50～2000
DYT2000I
＞1500-2000
＞1000-1500
20
30
2.2
50～2000
DYT2000II
＞1500-2000
＞1000-1500
50
75
4
50～2000
DYT2000III
＞1500-2000
＞1000-1500
95
140
7.5
50～2000
DYT3000I
＞2000-3000
＞1500-2000
20
30
2.2
50～2000
DYT3000II
＞2000-3000
＞1500-2000
40
60
4
50～2000
DYT3000III
＞2000-3000
＞1500-2000
75
110
7.5
50～2000
DYT5000I
＞3000-5000
＞2000-3000
30
45
4
50～2000
DYT5000II
＞3000-5000
＞2000-3000
50
70
7.5
50～2000
DYT8000I
＞5000-8000
＞3000-5000
30
45
5.5
50～2500
DYT12000I
＞8000-12000
＞5000-8000
19
27
11
50～2500


選型說明：電液推桿主要由推桿的安裝形式、電機的防護等級、額定輸出力、行程、運行速度和使用角度，六大要素組成。還可以根據用戶特殊要求配套三種調節功能。即：速度調節、行程調節（行程開關定位）。除了此三種調節功能必須在訂貨時注明要求外。其它請參照型號編制方法、方式填寫六大基本要求。

六、DTYP、DYTPs型平行式電液推桿外形尺寸及安裝尺寸


型號 外形尺寸 安裝尺寸
D D1 L L2 H2 R L1 L3 H I d H1 Ф1 M
DYTP450Ⅰ 108 200 205 565 180 25 105 40 130 20 25 30 20 22×1.5
DYTP450Ⅱ 108 200 205 570 180 25 105 40 130 20 25 30 20 22×1.5
DYTP450Ⅲ 108 200 205 625 180 25 105 40 130 20 25 30 20 22×1.5
DYTP450Ⅳ 108 250 205 685 220 25 105 40 130 20 25 30 20 22×1.5
DYTP700Ⅰ 108 200 220 570 180 25 120 40 130 30 35 30 20 27×2
DYTP700Ⅱ 108 200 220 620 180 25 120 40 130 30 35 30 20 27×2
DYTP700Ⅲ 108 250 220 685 220 25 120 40 130 30 35 30 20 27×2
DYTP700Ⅳ 108 250 220 715 220 25 120 40 130 30 35 30 20 27×2
DYTP1000Ⅰ 133 200 220 585 200 35 120 60 180 30 35 40 30 27×2
DYTP1000Ⅱ 133 250 220 655 220 35 120 60 180 30 35 40 30 27×2
DYTP1000Ⅲ 133 250 220 685 220 35 120 60 180 30 35 40 30 27×2
DYTP1000Ⅳ 133 300 220 830 250 35 120 60 180 30 35 40 30 27×2
DYTP1500Ⅰ 133 200 255 590 200 35 155 60 180 30 35 40 30 33×2
DYTP1500Ⅱ 133 250 255 665 220 35 155 60 180 30 35 40 30 33×2
DYTP1500Ⅲ 133 250 255 755 220 35 155 60 180 30 35 40 30 33×2
DYTP1500Ⅳ 133 300 255 900 250 35 155 60 180 30 35 40 30 33×2
DYTP2000Ⅰ 165 250 265 655 240 45 165 70 200 40 40 40 40 42×2
DYTP2000Ⅱ 165 250 265 710 240 45 165 70 200 40 40 40 40 42×2
DYTP2000Ⅲ 165 300 265 920 260 45 165 70 200 40 40 40 40 42×2
DYTP3000Ⅰ 165 250 285 660 240 45 165 70 200 40 40 50 40 48×2
DYTP3000Ⅱ 165 250 285 710 240 45 165 70 200 40 40 50 40 48×2
DYTP3000Ⅲ 165 300 285 935 290 45 165 70 200 40 40 50 40 48×2
DYTP5000Ⅰ 165 250 335 705 240 55 205 80 200 40 40 60 50 52×2
DYTP5000Ⅱ 165 300 335 920 260 55 2058 80 200 40 40 60 50 52×2
DYTP8000Ⅰ 219 300 380 830 290 65 230 100 260 50 50 70 60 68×2
DYTP12000Ⅰ 273 350 460 1040 350 75 260 110 320 60 70 80 70 85×2

注：S為行程：防塵套時L、L另加0.1S、P型為軸銷擺動，Ps型為尾部懸掛

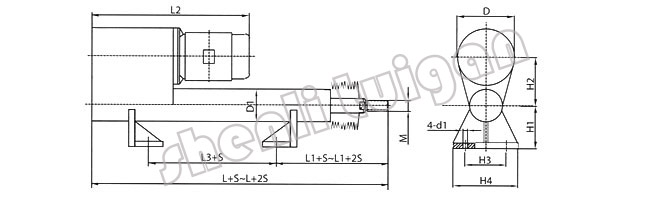

七、DYTPg型平行固定式電液推桿外形尺寸及安裝尺寸


型號 外形尺寸 安裝尺寸
D D1 L L2 H2 L1 L3 H1 H3 H4 Ф1 M
DYTPg450Ⅰ 108 200 205 565 180 100 60 110 120 170 14 22×1.5
DYTPg450Ⅱ 108 200 205 570 180 100 60 110 120 170 14 22×1.5
DYTPg450Ⅲ 108 200 205 625 180 100 60 110 120 170 14 22×1.5
DYTPg450Ⅳ 108 250 205 685 220 100 60 110 120 170 14 22×1.5
DYTPg700Ⅰ 108 200 220 570 180 110 70 110 120 170 14 27×2
DYTPg700Ⅱ 108 200 220 620 180 110 70 110 120 170 14 27×2
DYTPg700Ⅲ 108 250 220 685 220 110 70 110 120 170 14 27×2
DYTPg700Ⅳ 108 250 220 715 220 110 70 110 120 170 14 27×2
DYTPg1000Ⅰ 133 200 220 585 200 110 70 130 200 260 18 27×2
DYTPg1000Ⅱ 133 250 220 655 220 110 70 130 200 260 18 27×2
DYTPg1000Ⅲ 133 250 220 685 220 110 70 130 200 260 18 27×2
DYTPg1000Ⅳ 133 300 220 830 250 110 70 130 200 260 18 27×2
DYTPg1500Ⅰ 133 200 255 590 200 120 80 130 200 260 18 33×2
DYTPg1500Ⅱ 133 250 255 665 220 120 80 130 200 260 18 33×2
DYTPg1500Ⅲ 133 250 255 755 220 120 80 130 200 260 18 33×2
DYTPg1500Ⅳ 133 300 255 900 250 120 80 130 200 260 18 33×2
DYTPg2000Ⅰ 165 250 265 655 240 130 90 160 210 280 22 42×2
DYTPg2000Ⅱ 165 250 265 710 240 130 90 160 210 280 22 42×2
DYTPg2000Ⅲ 165 300 265 920 260 130 90 160 210 280 22 42×2
DYTPg3000Ⅰ 165 250 285 660 240 140 90 160 210 280 22 48×2
DYTPg3000Ⅱ 165 250 285 710 240 140 90 160 210 280 22 48×2
DYTPg3000Ⅲ 165 300 285 935 290 140 90 160 210 280 22 48×2
DYTPg5000Ⅰ 165 250 335 705 240 170 100 160 210 280 22 52×2
DYTPg5000Ⅱ 165 300 335 920 260 170 100 160 210 280 22 52×2
DYTPg8000Ⅰ 219 300 380 830 290 200 105 220 320 420 26 68×2
DYTPg12000Ⅰ 273 350 460 1040 350 250 115 270 400 520 32 85×2

注：S為行程：防塵套時L、L另加0.1S
