基于方頭螺栓尺寸規格數據的技術分析報告

2026年6月

一、引言

方頭螺栓作為一種重要的緊固件，在交通標志牌、市政標識牌、廣告牌等工程中扮演著不可替代的角色。其獨特的方形頭部設計使其在標志牌滑動槽中能夠有效防止轉動，確保安裝牢固可靠。本報告結合現有方頭螺栓尺寸規格數據，系統闡述方頭螺栓在標志牌工程中的選型依據、安裝工藝及應用要點。

二、方頭螺栓在標志牌工程中的核心作用

2.1 結構連接功能

方頭螺栓是標志牌與支撐結構之間的關鍵連接件，主要承擔以下功能：

1. 將標志牌面板固定在滑動鋁槽中，確保版面平整穩固
1.1 方頭嵌入鋁槽后，方形頭部與槽壁緊密貼合，防止螺栓在緊固過程中發生旋轉
1.2 配合抱箍將標志牌整體固定于立柱或燈桿上

2. 傳遞風荷載、自重等外力至支撐結構 微信搜索公眾號：佑工緊固件 緊固件知識全知道

3. 便于安裝過程中的位置調整與后期維護更換

2.2 防轉動特性優勢

方頭螺栓區別于普通六角螺栓的核心優勢在于其防轉動性能。標志牌背部的滑動鋁槽為矩形截面，方頭螺栓的方形頭部恰好嵌入其中，當擰緊螺母時，螺栓頭部被槽壁約束而無法旋轉，這一特性使得單側操作即可完成緊固，大幅提升安裝效率。

三、方頭螺栓的規格選型分析

3.1 規格分布概況

根據現有規格數據，方頭螺栓的直徑覆蓋 6mm 至 20mm，長度覆蓋 16mm 至 150mm，按直徑分布情況如下：

3.2 標志牌工程常用規格

結合行業實踐，標志牌工程中常用的方頭螺栓規格主要集中在 M12、M14、M16、M18 四個系列：

1. M12 系列：適用于中小型標志牌，如限速標志、禁令標志等，常用長度為 40mm ~ 70mm

2. M14 系列：適用于中型標志牌，如指路標志、旅游區標志等，常用長度為 25mm ~ 80mm

3. M16 系列：適用于大型標志牌及高速公路標志，常用長度為 45mm ~ 100mm 微信搜索公眾號：佑工緊固件  緊固件知識全知道

4. M18 系列：適用于特大型標志牌及門架式標志，常用長度為 40mm ~ 100mm

3.3 頭部尺寸與鋁槽匹配

方頭螺栓的頭部對邊寬度和厚度需與滑動鋁槽的槽型尺寸嚴格匹配。常見匹配關系如下：

四、表面處理工藝與防腐選型

4.1 各表面處理工藝對比

4.2 標志牌工程選型建議

1. 高速公路標志牌：優先選用熱鍍鋅方頭螺栓，鍍鋅層平均厚度不低于 85μm，可滿足 15 ~ 20 年使用壽命要求

2. 城市道路標志牌：選用電鍍鋅方頭螺栓即可滿足使用要求，經濟性更優

3. 沿海及高腐蝕地區：必須采用熱鍍鋅處理，必要時可增加非電解鋅片涂層（符合 GB/T 5267.2 標準）

4. 室內標識牌：可采用本色或調制發黑處理，兼顧美觀與成本

五、方頭螺栓的安裝工藝

5.1 安裝前準備

1. 根據設計圖紙核對螺栓規格、數量及表面處理方式

2. 檢查螺栓螺紋是否完好，有無銹蝕、損傷等缺陷

3. 準備安裝工具：扭矩扳手、套筒扳手、水平尺、測量工具等

4. 標志牌面板與滑動鋁槽的預組裝

5.2 標志板與鋁槽組裝

1. 將滑動鋁槽按設計間距（通常 ≤ 500mm）通過鉚釘固定在標志牌背面
1.1 鉚釘規格通常為 Φ4 × 12mm 或 Φ5 × 12mm
1.2 鉚接邊距 ≥ 15mm，單面不少于 2 排

2. 將方頭螺栓從鋁槽端部滑入，調整至設計位置

3. 螺栓頭部嵌入鋁槽后，方形結構自動防轉

5.3 標志牌安裝固定

1. 立柱安裝就位并校正垂直度后，將組裝好的標志牌吊裝至安裝位置

2. 方頭螺栓穿過標志牌與抱箍的連接孔，套入平墊圈和彈簧墊圈

3. 擰緊螺母，緊固力矩按設計要求執行，常用力矩值如下：
3.1 M12 螺栓：60 ~ 80 N·m
3.2 M16 螺栓：100 ~ 150 N·m
3.3 M18 螺栓：150 ~ 200 N·m

4. 采用"十字對稱"方式分初擰、復擰、終擰三步完成緊固

5. 安裝完成后進行板面平整度調整和安裝角度校正

5.4 質量驗收標準

1. 標志牌安裝牢固，無松動、晃動現象

2. 螺栓緊固力矩符合設計要求，抽檢合格率 100%

3. 螺栓外露絲扣不少于 2 扣

4. 標志牌板面平整，垂直度偏差 ≤ H/1000 且 ≤ 15mm

5. 鍍鋅層無破損，如有損傷需做防腐修補

六、典型應用場景

6.1 高速公路標志牌

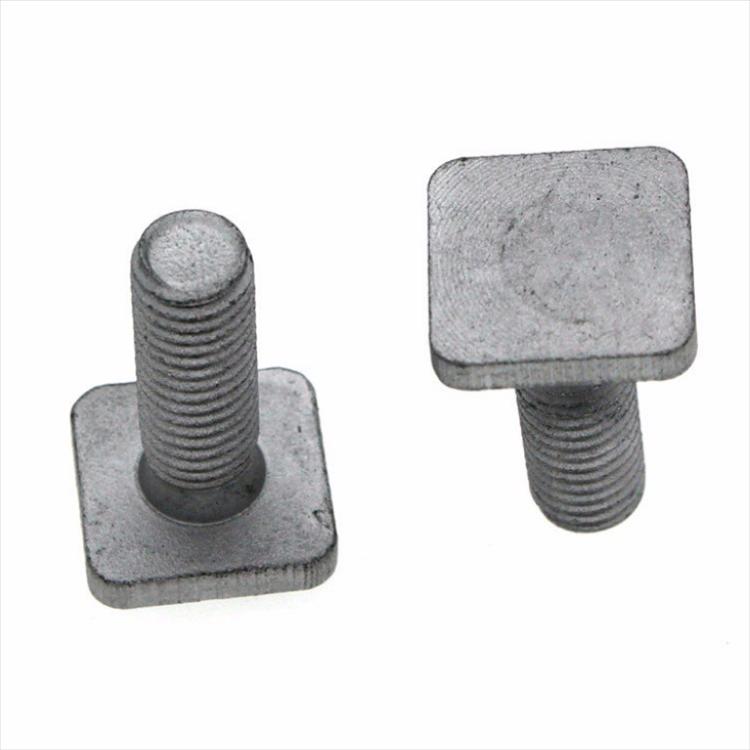

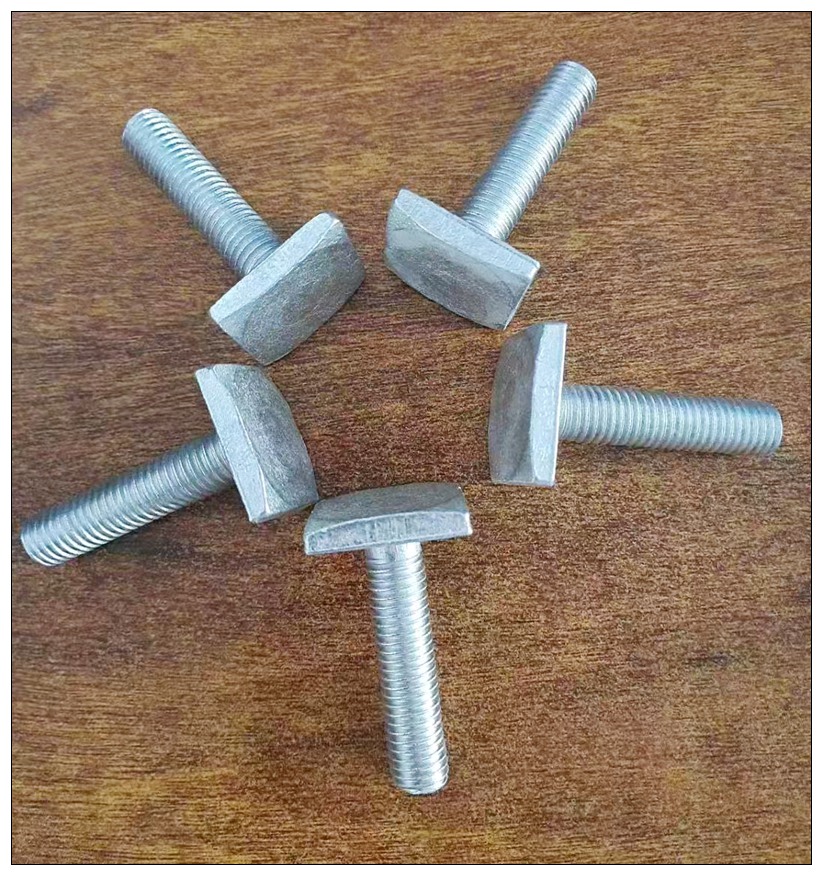

高速公路標志牌是方頭螺栓用量最大的應用場景。單塊大型指路標志通常需要 8 ~ 16 套方頭螺栓配合抱箍固定。常用規格為 M16 × 50 ~ 80mm 熱鍍鋅方頭螺栓，頭部對邊寬度 24mm，厚度 10mm。螺栓通過鋁滑槽與標志板連接，再通過抱箍固定在立柱或門架上。

6.2 城市道路指示牌

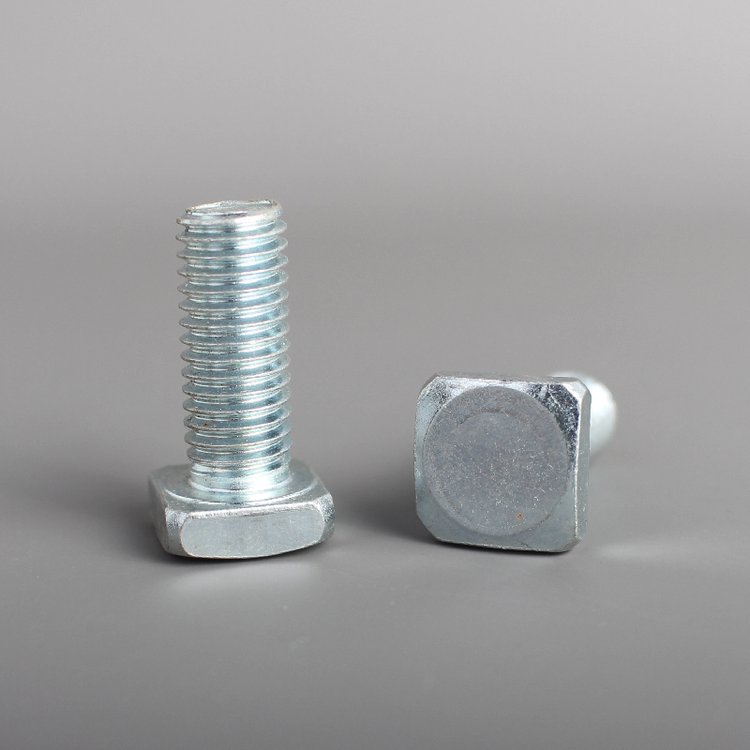

城市道路指示牌規格相對較小，常用 M12 × 40 ~ 60mm 電鍍鋅方頭螺栓，頭部對邊寬度 18mm，厚度 6mm。安裝方式與高速公路標志類似，但抱箍規格相應減小。

6.3 停車場及小區標識牌

此類標識牌載荷較小，常用 M8 ~ M10 方頭螺栓，電鍍鋅處理即可滿足使用要求。安裝時需注意與標識牌鋁槽的匹配性。

6.4 電力及安全標志牌

電力行業標志牌對防腐要求較高，通常采用熱鍍鋅方頭螺栓。常用規格為 M14 × 40 ~ 80mm，頭部對邊寬度 22mm，厚度 8mm。

七、質量控制與注意事項

7.1 材料質量控制

1. 方頭螺栓應符合 GB/T 8-2021《方頭螺栓 C 級》標準要求

2. 進場時需提供出廠合格證及材質證明書

3. 熱鍍鋅螺栓需提供鍍鋅層質量證明書，鍍鋅層平均厚度 ≥ 85μm

4. 螺紋應完整、光滑，無碰傷、毛刺等缺陷

7.2 安裝過程控制

1. 螺栓安裝前應清除鋁槽內雜物，確保螺栓順暢滑入

2. 緊固力矩應使用扭矩扳手控制，嚴禁憑經驗操作

3. 同一連接節點的螺栓應分次對稱緊固，避免偏載

4. 安裝完成后應及時清理螺栓表面污漬

7.3 后期維護

1. 定期檢查螺栓緊固狀態，尤其在強風天氣后

2. 發現松動應及時復緊，缺失應及時補裝

3. 鍍鋅層破損處應做防腐修補處理

4. 建議每半年進行一次全面巡檢

八、結語

方頭螺栓作為標志牌工程中的關鍵緊固件，其選型是否合理、安裝是否規范直接影響標志牌的使用壽命和安全性能。從本報告所依據的規格數據來看，電鍍鋅方頭螺栓在數量上占據主導地位（占比 57.0%），反映了當前標志牌工程中以電鍍鋅為主要防腐手段的行業現狀。對于高速公路、沿海地區等高要求場景，熱鍍鋅方頭螺栓仍是不可替代的選擇。

在實際工程中，應根據標志牌的類型、尺寸、安裝位置及環境條件，合理選擇方頭螺栓的直徑、長度及表面處理工藝，并嚴格按照施工規范進行安裝，以確保標志牌工程的施工質量和長期使用安全。
